聲 明:
產品描述中所有文字、數據、圖片僅供參考,實際型號由使用工況決定!如果您需要更詳細了解【氣動四通球閥】的相關信息或索取相關資料,請聯系我們

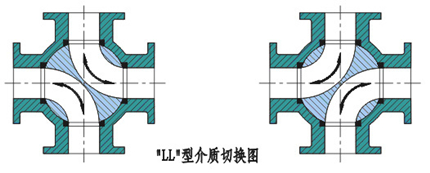

氣動四通球閥Q646F/Q616F特點: 1、球形流道為雙L型,閥體流道為直角四通。 2、減少管道和閥門數量,節約成本。 3、換向迅速,時間短。 4、閥座采用四密封形式,確保密封可靠。 5、配裝相應附件,便于遠程操控。 6、裝不同閥座密封圈,適用于不同溫度需求。 |
公稱通徑 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
螺紋球閥型號 | Q616F-16P/R,Q616F-25P/R,Q616F-40P/R,Q616F-64P/R | |||||||||||||
法蘭球閥型號 | Q646F-16C/P,Q646F-25C/P,Q646F-40C/P,Q646F-64C/P | |||||||||||||
泄露量Q | 軟密封VI級、硬密封IV級、符合ANSI B16.104標準 | |||||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||||
回差 | 帶定位器:小于全行程的2% | |||||||||||||
配置執行器 | AT、ST、AW系列單雙作用氣動執行器 | |||||||||||||
控制方式 | 開關型(開關兩位控制)、調節型(4~20mA控制) |
執行器型號 | AT、ST、AW系列單雙作用氣動執行器 |
---|---|
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
